Trafostationen für Unternehmen
Trafostationen verbinden Industrieunternehmen oder kommunale Betriebe mit dem Stromnetz. Wir begleiten Sie von der Planung bis zur Realisierung.
Trafostationen im Überblick
Neubau, Erweiterung oder Ersatz für Ihre sichere Stromversorgung – wir bieten Ihnen ein Rundumpaket mit unserem Industrieservice für Trafostationen. Von der Planung über die Umsetzung hin zur Betreuung über den ganzen Lebenszyklus hinweg.
Industrieunternehmen oder kommunale Betriebe mit größerem Leistungsbedarf werden über Trafostationen direkt an das Mittelspannungsnetz angeschlossen.
Gerne unterstützen wir Sie bei der Planung und Umsetzung Ihrer eigenen, individuellen Trafostation.
Wann benötige ich eine Trafostation?
Für die Erneuerung oder Errichtung einer eigenen Trafostation gibt es viele Gründe, zum Beispiel:
Neuanschluss mit großem Leistungsbedarf
Vergrößerung von Produktionsanlagen
Erweiterung der Bestandsgebäude
Bereitstellung von Elektroladesäulen
Anschluss großer Einspeiseleistungen
Verbesserung der Energieflexibilität
Wir beraten Sie gerne zu Ihrem individuellen Anwendungsfall und konzipieren gemeinsam innovative und maßgeschneiderte Energielösungen, die zu Ihnen passen.
Unser Industrieservice für Trafostationen
Sichere Stromversorgung
Durch eine langfristige Partnerschaft und eine 24/7 Erreichbarkeit garantieren wir unseren Kund:innen eine sichere Stromversorgung.
Erfahrung
Als Netzbetreiber mit über 2.000 eigenen Trafostationen verfügen wir über die Erfahrung, um den besten Service für Sie zu bieten.
Individuelle Konzepte
Wir passen unser Konzept auf Ihre persönlichen Bedürfnisse an und finden gemeinsam mit Ihnen die beste Lösung.
Alles aus einer Hand
Wir stehen Ihnen mit unserer technischen Expertise zur Seite und begleiten Ihr Projekt von der Planung bis hin zu Bau und Betrieb der Trafostation. Und das selbstverständlich unter Einhaltung gesetzlicher Rahmenbedingungen und geltender Normen.
Unsere Leistungen im Überblick
Individuelle Planung und Projektierung
Einhaltung von gesetzlichen Rahmenbedingungen und geltenden Normen
Umsetzung – Bau und Installation
Optional: Störungsservice, Wartung und Inspektion
Profitieren Sie mit unserem Trafoservice von kurzen Kommunikationswegen, hoher Qualität und einer effizienten Projektdurchführung. Gemeinsam mit Ihnen entwickeln wir maßgeschneiderte Konzepte, die auf Ihre individuellen Bedürfnisse zugeschnitten sind.
Aufbau einer Trafostation
Trafostationen sind wahre Möglichmacher der Energie- und Wärmewende - weil durch sie steigender Bedarf durch die Elektrifizierung von Wärme und Mobilität bedient werden kann und sie hohe Einspeiseleistung sicher ins Netz übertragen.

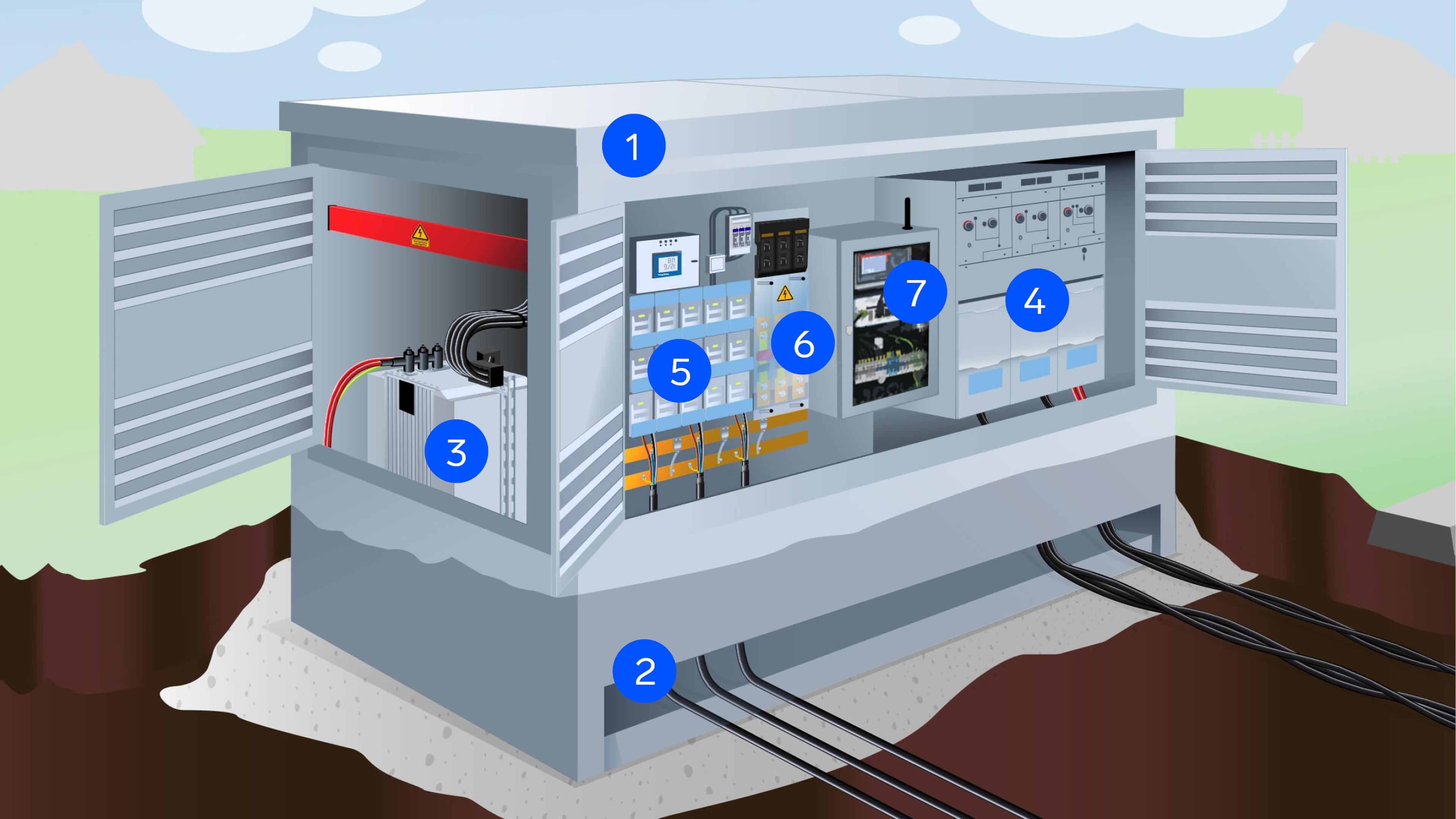

Hier erhalten Sie einen Überblick über Aufbau und Funktionen einer Trafostation:
)
Das Stationsgehäuse Ihrer Trafostation ist eine platzsparende Lösung für viele Anwendungsfälle wie zum Beispiel die Einbindung von PV-Anlagen oder einer Ladeinfrastruktur. Es bietet zudem Schutz vor unsachgemäßer Bedienung sowie Verschmutzung. Das Gehäuse kann in unterschiedlichen Bauformen (zum Beispiel begehbar und kompakt, am Hang oder freistehend) individuell für Ihre Bedürfnisse geplant und projektiert werden.
Die Errichtung des Stationsgehäuses erfolgt mittels eines mobilen Krans. Die Trafostation wird ab Werk fertig ausgebaut auf die Baustelle geliefert und muss nach den Erdungsarbeiten nur noch angeschlossen werden.
Das Stationsgehäuse wird bei seiner Anlieferung auf eine frostfreie Planie aus Kies und Split beziehungsweise Riesel gestellt, um ein unkontrolliertes Setzen des Gehäuses zu verhindern.
Ein integrierter Kabelkeller am Trafostationsgehäuse dient gleichzeitig auch als Stationsfundament. Hier werden die verschiedenen Mittel- und Niederspannungskabel durch den Zugangskanal erdüberdeckt in die Trafostation eingeführt. Zusätzlich haben Sie die Möglichkeit Leerrohre für spätere Erweiterungen in die Trafostation vorzuverlegen.
Der Transformator ist das Herzstück der Trafostation. Er wandelt 20 kV Mittelspannung in 0,4 kV (400 V) Niederspannung um.
Unsere Transformatoren haben die Energieeffizienzklasse A0-10%. Damit sind sie die aktuell energiesparendsten Standardtransformatoren auf dem Markt. Das spart neben Energie auch CO2 ein und schont die Umwelt.
Zusätzlich können wir Ihnen je nach Anforderung auch Midel- oder Gießharztransformatoren liefern.
Die Mittelspannungsanlage verbindet den Transformator mit dem Mittelspannungsnetz des Energieversorgungsunternehmens. Zusätzlich schützt sie den Transformator über eine eingebaute Sicherung vor einer Überlast beziehungsweise einem Kurzschluss und schaltet diesen, wenn nötig, aus. Unsere mit Gas isolierte Schaltanlage besitzt eine sehr kompakte und platzsparende Bauweise sowie eine hohe Bediensicherheit durch die eingebauten Sicherheitsverriegelungen.
An der Niederspannungsverteilung wird über den Transformatoranschluss die Energie zur Verfügung gestellt. Sie verbindet das Herzstück der Trafostation, den Transformator, mit Ihren elektrischen Verbrauchern und Erzeugern in oder auf Ihrem Gebäude und dient als sogenannte Hauptverteilung.
Natürlich können wir die Niederspannungsverteilung ganz nach Ihren individuellen Bedürfnissen konstruieren und bieten Ihnen und Ihrer Firma somit größtmögliche Flexibilität. Beispiele hierfür sind unter anderem: Leistungsschalter, ein Überspannungsschutz und verschiedenste Möglichkeiten zur Energieanalyse.
Die zuverlässige Messeinrichtung misst Ihre verbrauchte oder eingespeiste Energie und überträgt die Messwerte sicher und fehlerfrei direkt an den für Sie zuständigen Messstellenbetreiber. Zusätzlich bieten wir Ihnen über Trennrelais die Möglichkeit Steuerimpulse in Ihr System einzubinden um energieintensive Einrichtungen, wie zum Beispiel Wärmepumpen, mit einen Nachttarif zu koppeln.
Die Fernwirktechnik ermöglicht die Fernüberwachung und -steuerung der Trafostation. Betriebsdaten werden in Echtzeit an die Leitstelle übertragen, um eine schnelle Störungsbehebung und sichere Netzführung zu gewährleisten.
Entstehung einer Trafostation
)
Schritt 1:

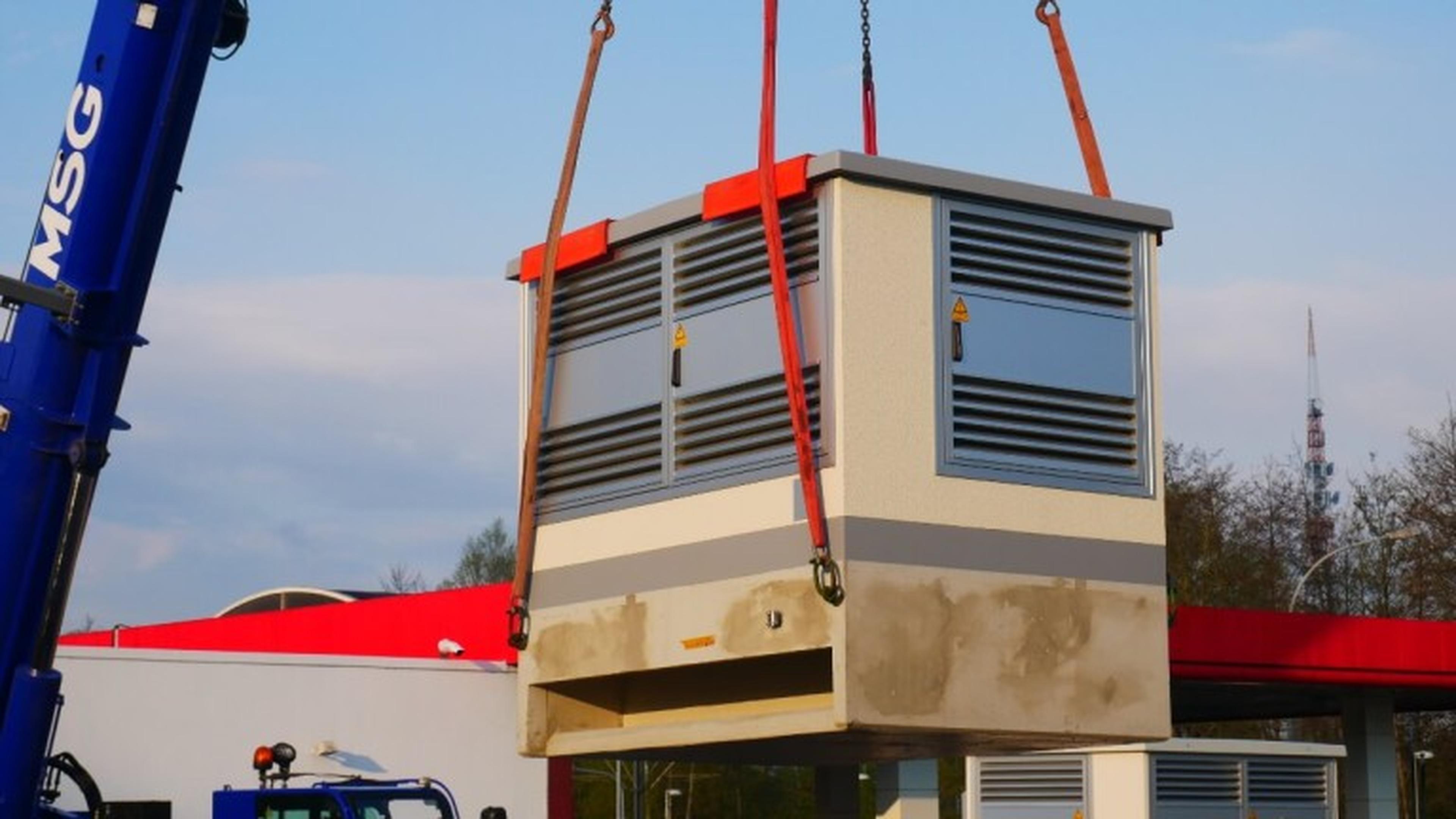

Planung und Anlieferung der Trafostation
)
Schritt 2:

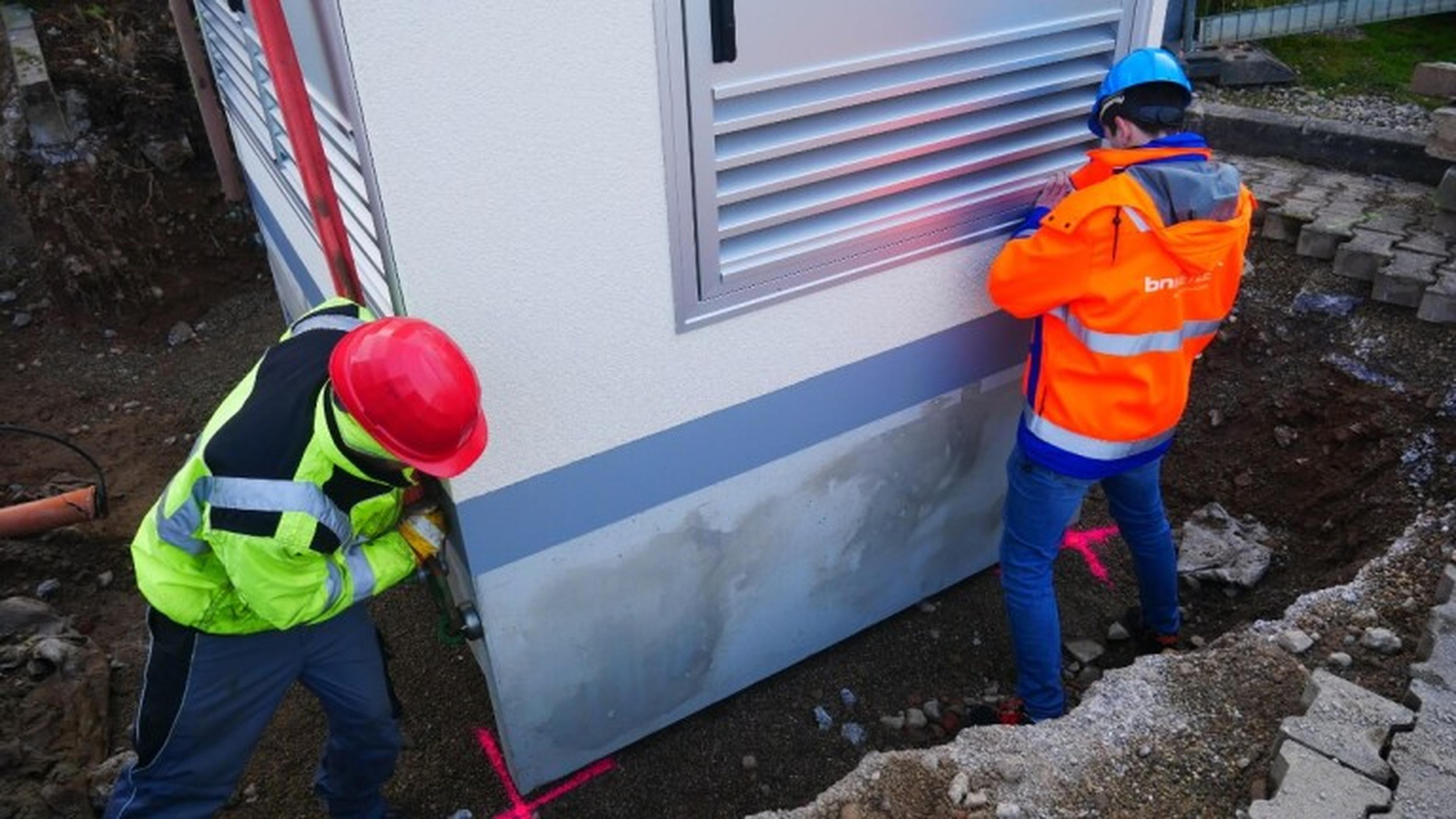

Ausrichtung der Trafostation auf der vorbereiteten Fläche
)
Schritt 3:

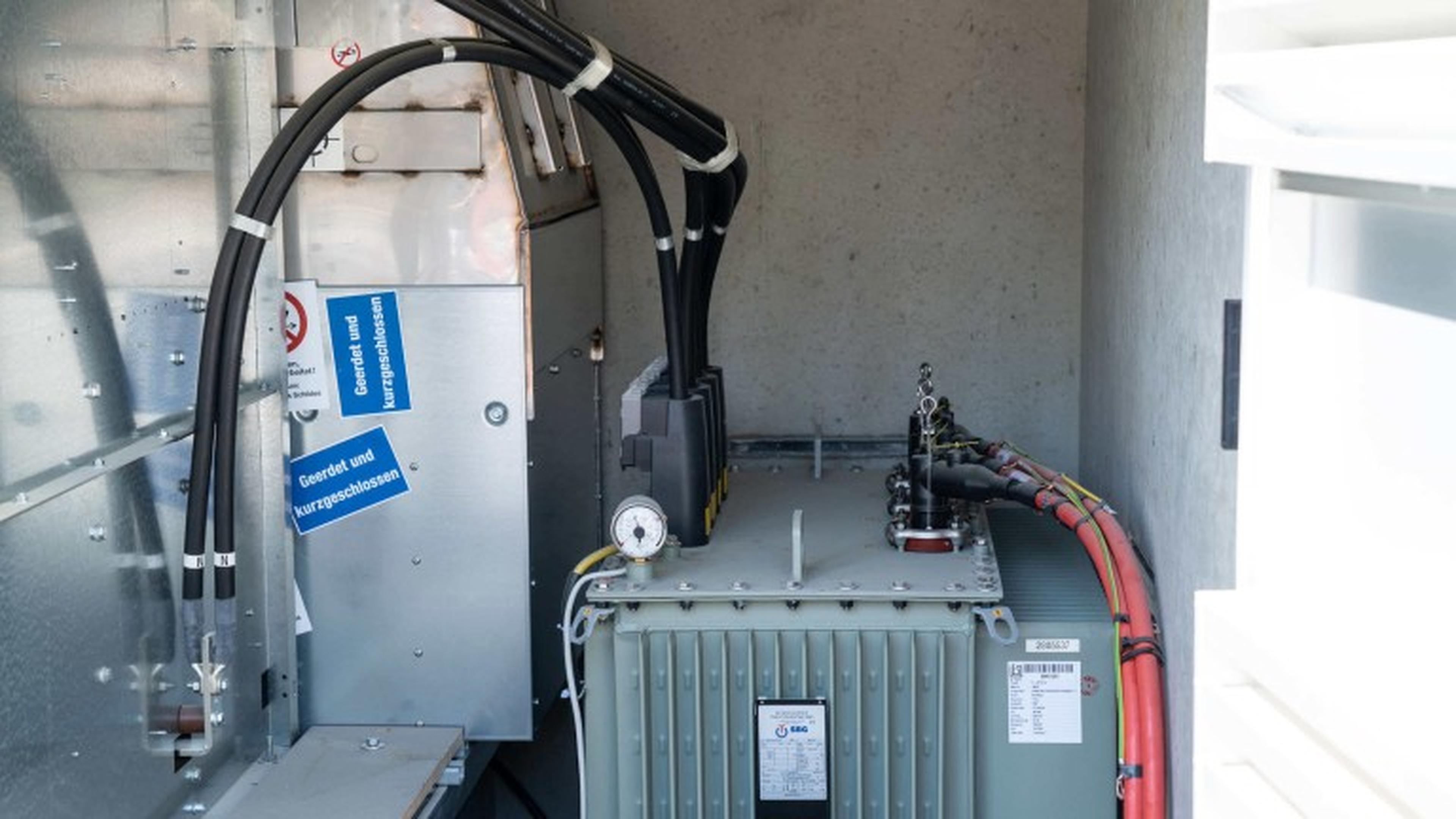

Anschluss und Fertigstellung der Trafostation
)
Schritt 4:

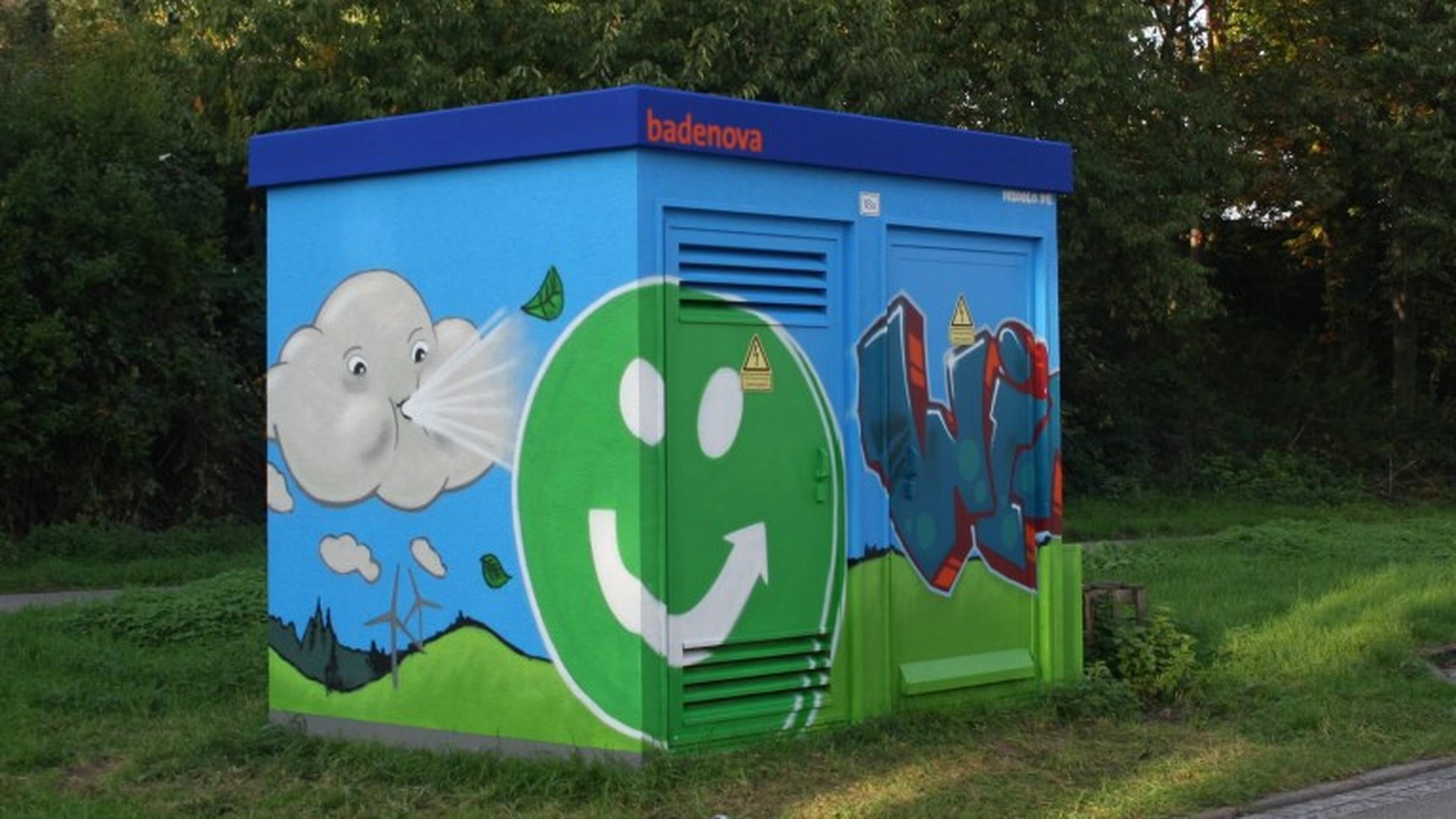

Individualisierung der Trafostation mit einem Graffiti (optional)
Haben Sie Fragen?
Wir sind gerne für Sie da und beantworten Ihre Fragen rund um Trafostationen. Bei Bedarf erhalten Sie auch ein individuelles Angebot für Ihr Unternehmen. Kontaktieren Sie uns gerne.
